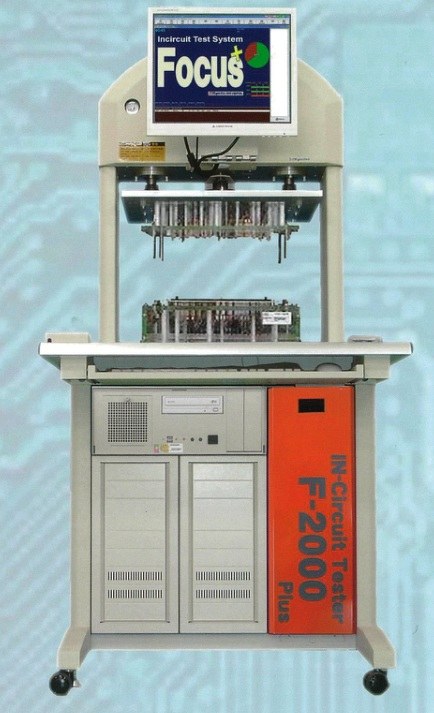

Kyoritsu · Focus-2000 Plus

Hệ thống kiểm tra mạch ICT Focus-2000 Plus

Kiểm tra & SMT

Focus-2000 Plus là hệ thống In-Circuit Test phù hợp cho kiểm tra điện tử trong sản xuất, hỗ trợ kiểm tra nhanh linh kiện và mạng mạch với khả năng mở rộng cao. Thiết bị tích hợp nhiều công cụ chẩn đoán và truy xuất dữ liệu, giúp chuẩn hóa công đoạn kiểm tra PCBA.

• 256 điểm kiểm tra tiêu chuẩn, có thể mở rộng tối đa 2.048 điểm.
• Hỗ trợ kiểm tra hở/ngắn mạch, điện trở, tụ điện, cuộn cảm, diode và transistor số.
• Dải đo điện trở 0,1 Ω đến 40 MΩ; tụ điện 10 pF đến 40 mF; cuộn cảm 10 µH đến 40 H.
• Số bước kiểm tra không giới hạn, thuận tiện xây dựng chương trình cho nhiều loại PCBA.
• Tích hợp tự chẩn đoán, lưu dữ liệu đo và hỗ trợ truy xuất nguồn gốc.
• Tùy chọn TestJET, Boundary Scan, đọc mã 2D/QR và kết nối cơ sở dữ liệu SQL.
• Thích hợp cho dây chuyền sản xuất điện tử cần kiểm tra ổn định, lặp lại và dễ quản lý dữ liệu.

Liên hệ

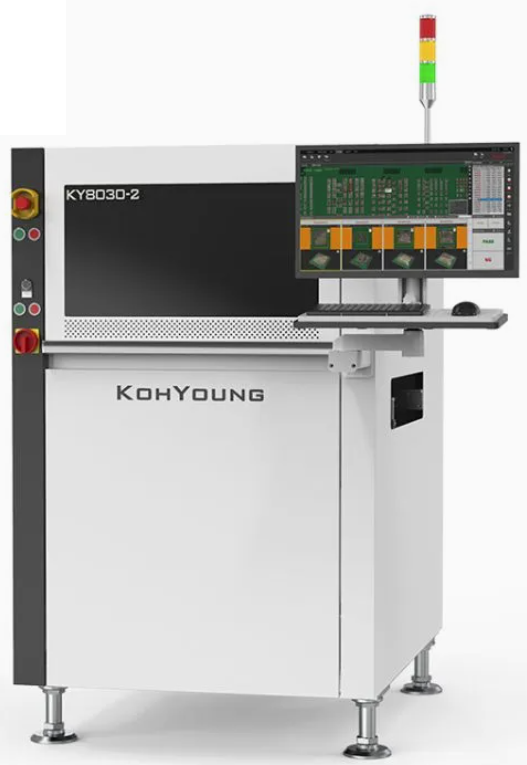

Koh Young · KY8030-2

Máy kiểm tra kem hàn 3D KY8030-2

Kiểm tra & SMT

KY8030-2 là giải pháp kiểm tra kem hàn True 3D SPI sử dụng công nghệ Moiré hai hướng của Koh Young. Hệ thống tập trung vào độ chính xác đo lường, bù cong vênh PCB và tối ưu quy trình in kem hàn ngay trên dây chuyền SMT.

• Công nghệ True 3D Moiré hai hướng giúp giảm ảnh hưởng bóng và phản xạ bề mặt.
• Đo các thông số Volume, Area, Height, Offset; phát hiện thiếu/thừa kem, bridging và biến dạng hình học.
• Độ phân giải trục Z 0,37 µm; độ chính xác chiều cao 1 µm trên chuẩn hiệu chuẩn của hãng.
• Tốc độ kiểm tra 3D toàn phần đạt đến 59,5 cm²/s tùy cấu hình camera và độ phân giải.
• Active Warp Compensation tự động bù cong, xoắn và biến dạng của PCB theo trục Z.
• Hỗ trợ SPC Plus, KSMART/KPO và tùy chọn Auto-Rework để tự động bổ sung kem hàn.
• Phù hợp kiểm soát chất lượng in kem hàn và xây dựng dây chuyền SMT hướng tới zero-defect.

Liên hệ

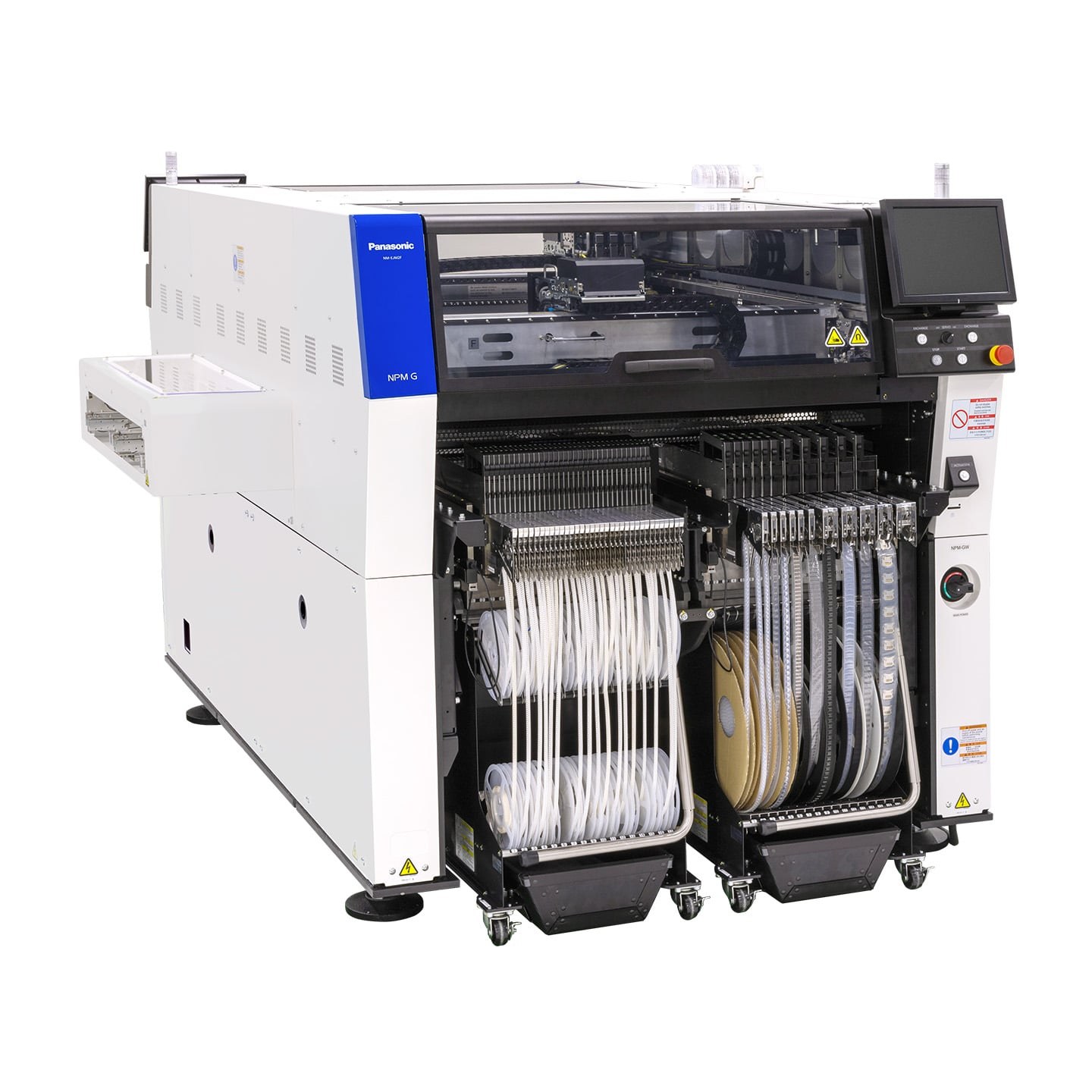

Panasonic Connect · NPM-GW / NM-EJM2F

Máy gắn linh kiện SMT Panasonic NPM-GW

Kiểm tra & SMT

NPM-GW là máy gắn linh kiện modular thế hệ mới của Panasonic Connect, hướng đến năng suất cao, khả năng xử lý PCB đa dạng và tự động hóa sâu trong dây chuyền SMT. Thiết bị hỗ trợ nhiều loại đầu gắn và hệ thống cấp linh kiện linh hoạt.

• Tốc độ tối đa của cấu hình hai đầu FC16 đạt 104.000 cph trong điều kiện tối ưu.
• Độ chính xác gắn chip đến ±25 µm; độ chính xác QFP đến ±20/±25 µm tùy đầu gắn.
• Hỗ trợ linh kiện từ 0201/03015/0402 đến các linh kiện kích thước lớn với nhiều loại đầu gắn.
• PCB có thể xử lý đến 760 x 687 mm ở chế độ batch tùy cấu hình conveyor.
• Hệ thống feeder linh hoạt, hỗ trợ Auto Setting Feeder và tối đa 136 vị trí băng 4/8 mm.
• Tích hợp giám sát 5M, phục hồi tự động, kiểm tra LCR và chức năng hỗ trợ bảo trì dự đoán.
• Giải pháp phù hợp cho dây chuyền SMT năng suất cao, đa sản phẩm và yêu cầu tự động hóa thông minh.

Liên hệ

Koh Young · Zenith Alpha

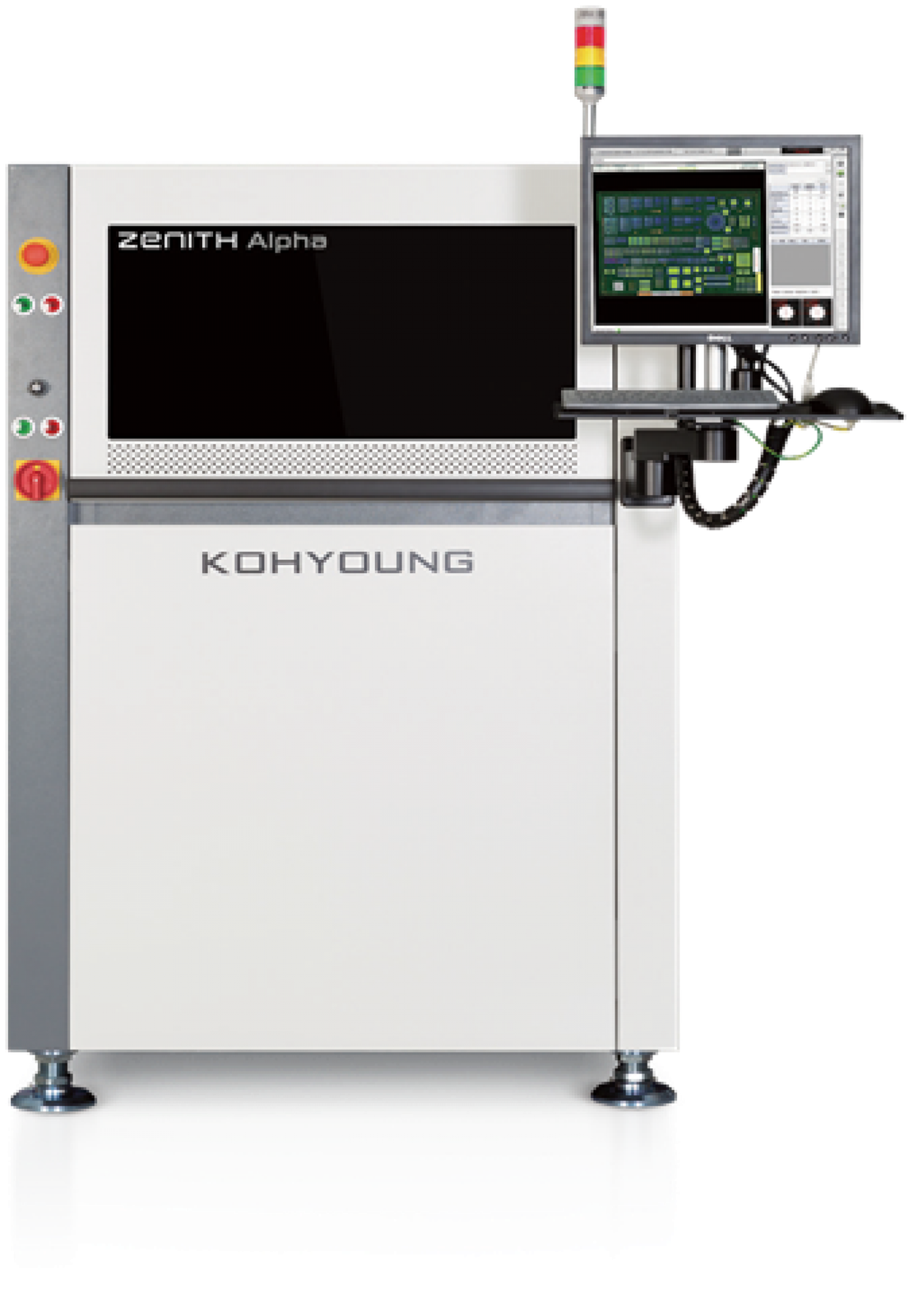

Máy kiểm tra quang học tự động 3D Zenith Alpha

Kiểm tra & SMT

Zenith Alpha là hệ thống AOI True 3D ứng dụng AI và công nghệ đo 3D của Koh Young. Thiết bị được thiết kế để kiểm tra linh kiện, mối hàn và vật thể lạ trên toàn bộ bảng mạch với tốc độ cao và khả năng kiểm soát quy trình thông minh.

• Kết hợp đo 2D/3D và AI để kiểm tra linh kiện, mối hàn, cực tính, coplanarity, tombstone và bridging.
• Whole-board Foreign Material Inspection phát hiện chip lệch, bi hàn, ba via và dị vật trên toàn PCB.
• Khả năng kiểm tra linh kiện cao đến 25 mm ở cấu hình phù hợp, giảm ảnh hưởng vùng bóng.
• Tốc độ kiểm tra 3D đạt đến khoảng 57,3 cm²/s tùy cấu hình camera và độ phân giải.
• KAP Auto Programming ứng dụng AI, giúp giảm đáng kể thời gian lập trình chương trình kiểm tra.
• KSMART Solutions hỗ trợ phân tích dữ liệu, tối ưu quy trình, truy xuất và kiểm soát chất lượng theo thời gian thực.
• Phù hợp cho dây chuyền điện tử yêu cầu kiểm tra 3D chính xác và giảm false call/escape.

Liên hệ

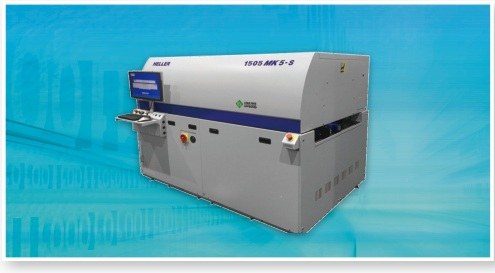

Heller Industries · 1505 MK5-S

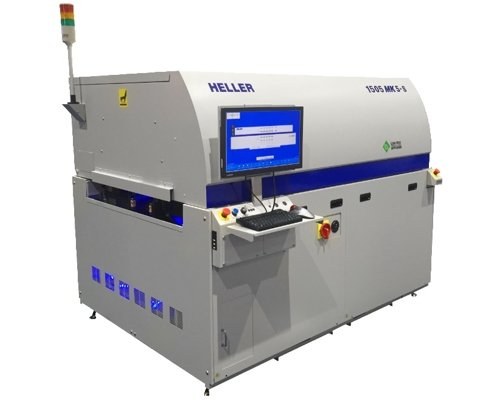

Lò hàn Reflow Heller 1505MK5

Kiểm tra & SMT

Heller 1505MK5 là lò reflow dạng in-line có thiết kế nhỏ gọn nhưng vẫn cung cấp khả năng kiểm soát profile nhiệt chính xác. Hệ thống phù hợp cho sản xuất SMT cần tiết kiệm không gian, ổn định nhiệt và xử lý PCB kích thước lớn.

• 5 vùng gia nhiệt đối lưu cưỡng bức ở cả phía trên và phía dưới.
• Dải điều khiển nhiệt độ tiêu chuẩn 60 đến 350 °C.
• Độ rộng PCB tối đa khoảng 20 inch (50 cm) với hệ thống conveyor edge-hold.
• Thiết kế chiều dài tổng thể khoảng 79 inch (2 m), phù hợp bố trí dây chuyền gọn.
• Gia nhiệt đối lưu toàn phần top/bottom giúp giảm chênh lệch nhiệt độ trên PCB.
• Trang bị 1 vùng làm mát tiêu chuẩn và tùy chọn phần mềm profiling KIC.
• Nguồn 3 pha hỗ trợ các mức 240/380/480 V theo cấu hình tiêu chuẩn.

Liên hệ

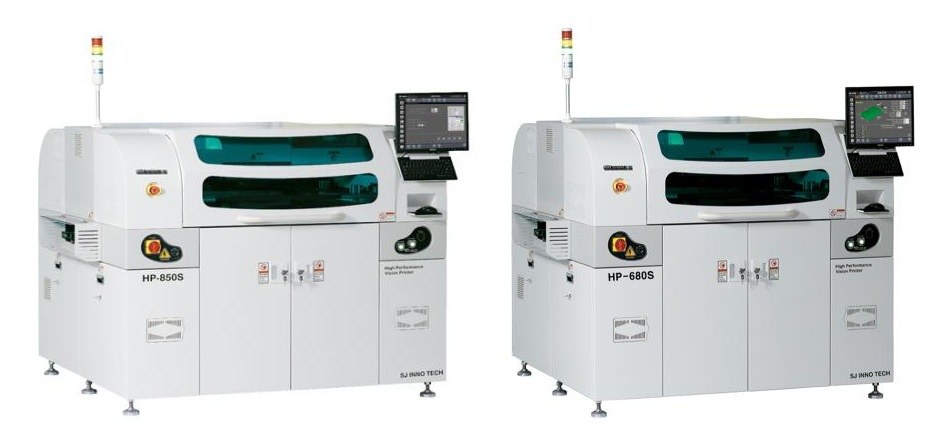

SJ Inno Tech · HP-680S2 / HP-850S2

Máy in kem hàn tự động SJ Inno Tech HP Series

Kiểm tra & SMT

HP-680S2 và HP-850S2 là các máy in kem hàn tự động dành cho dây chuyền SMT, kết hợp hệ thống căn chỉnh chính xác, kiểm soát lực gạt và vệ sinh stencil tự động. Thiết bị hỗ trợ kết nối dữ liệu và closed-loop với SPI để nâng cao tính ổn định của quá trình in.

• Độ chính xác lặp lại căn chỉnh hệ thống 2.0 Cpk tại ±12,5 µm; độ chính xác in ±25 µm.
• Cycle time tham khảo: 10 giây với HP-680S2 và 12 giây với HP-850S2, không tính thời gian in.
• Kích thước PCB tối đa 680 x 510 mm hoặc 850 x 510 mm tùy model; độ dày 0,4 đến 6,5 mm.
• Tốc độ squeegee 1-150 mm/s; lực ép 0,1-50 kgf điều khiển bằng load-cell và phần mềm.
• Conveyor 3 stage tự động điều chỉnh chiều rộng và hỗ trợ nhiều chế độ kẹp PCB.
• Tự động vệ sinh stencil bằng IPA + giấy + vacuum; hỗ trợ closed-loop Screen Printer ↔ SPI.
• Phù hợp in chính xác linh kiện nhỏ như 0603, QFP pitch 0,3 mm và MBGA 0,3 mm.

Liên hệ

Dr.Storage · X2B-600 / X2B Series

Tủ chống ẩm Dr.Storage X2B-600

Lưu trữ & kiểm soát môi trường

Dr.Storage X2B Series là tủ lưu trữ độ ẩm siêu thấp dành cho PCB, linh kiện và vật liệu nhạy ẩm trong sản xuất điện tử. Model X2B-600 cung cấp không gian lưu trữ lớn, kiểm soát ẩm ổn định và nhiều tính năng giám sát phục vụ quản lý vật tư.

• Dải độ ẩm làm việc 0,1-5%RH, phù hợp lưu trữ thiết bị/linh kiện nhạy ẩm theo yêu cầu IPC/JEDEC.
• X2B-600 có kích thước ngoài 600 x 672 x 1.820 mm, dung tích khoảng 624 lít.
• Kích thước trong 564 x 630 x 1.600 mm; cấu hình 3 cửa và các kệ điều chỉnh linh hoạt.
• Hiển thị độ ẩm/nhiệt độ với độ phân giải 0,1%RH và 0,1 °C; có cảnh báo tích hợp.
• Tích hợp cổng RS-232 để ghi dữ liệu và kết nối hệ thống giám sát tập trung.
• Có chức năng nhắc hiệu chuẩn; kết cấu thép và cửa kính chống tĩnh điện.
• Nguồn 110 V hoặc 230 V, phù hợp sử dụng trong kho linh kiện và khu vực SMT.

Liên hệ

Techvalley · TVX-IM9000F

Máy kiểm tra X-ray Techvalley TVX-IM9000F

Kiểm tra & đo lường

TVX-IM9000F là hệ thống X-ray off-line phục vụ kiểm tra BGA, mối hàn, void và cấu trúc bên trong linh kiện/PCBA. Thiết bị kết hợp ống X-ray micro-focus, detector độ phân giải cao và bàn mẫu điều khiển servo để tăng khả năng quan sát và đo lường.

• Ống X-ray 20-110 kV, dòng 0-0,25 mA, focal spot nhỏ hơn 5 µm.
• Detector FPXD 150 x 150 mm, pixel 73 µm, 2.048 x 2.048 pixel, ADC 16 bit.
• Độ phóng đại xấp xỉ 120 lần và detector tilt 50° để tạo ảnh góc nghiêng 2.5D.
• Hành trình X/Y 500 mm, Z 150 mm; bàn mẫu 500 x 500 mm, tải tối đa 10 kg.
• Phần mềm hỗ trợ lọc ảnh, Auto LUT, ROI, histogram, zoom số và macro tự động.
• Tùy chọn thuật toán kiểm tra tự động các lỗi như void, dị vật, kích thước và bất thường hình học.
• Cảm biến rò bức xạ thời gian thực có thể tự động ngắt X-ray khi vượt mức cài đặt.

Liên hệ

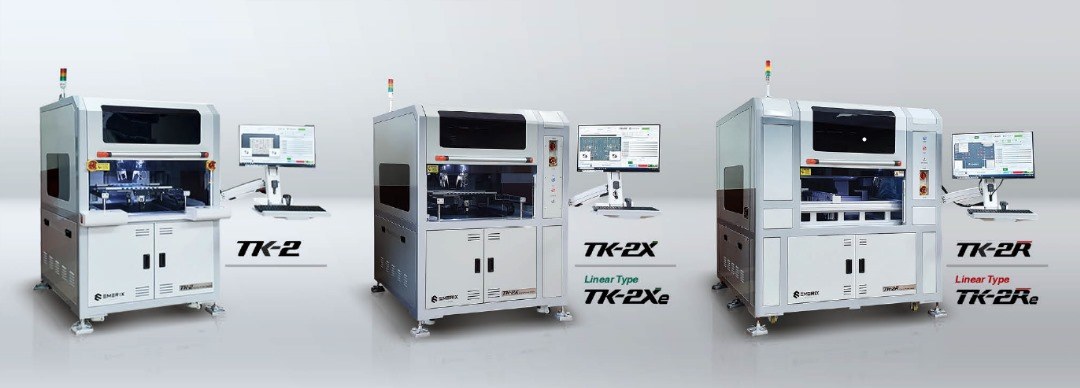

Emerix · TK-2X / TK-2Xe

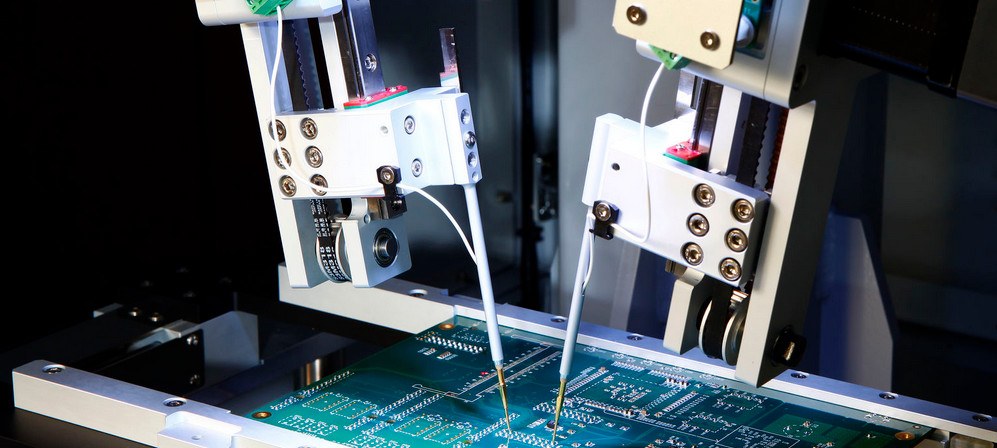

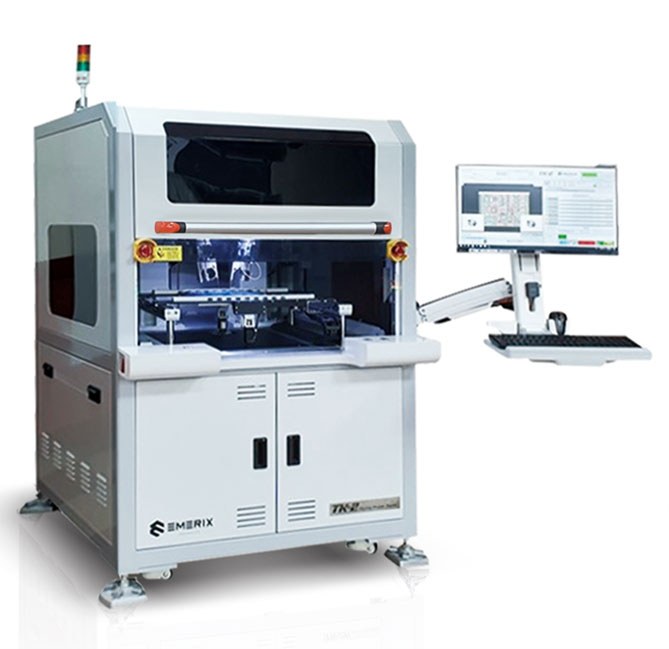

Máy Flying Probe Emerix TK-2X

Kiểm tra & đo lường

Emerix TK-2X là hệ thống Flying Probe Tester dành cho kiểm tra PCBA linh hoạt mà không cần fixture kim cố định. Máy hỗ trợ nhiều phép đo điện, camera kiểm tra hình ảnh và lập trình từ dữ liệu CAD, phù hợp NPI, sản lượng vừa và các sản phẩm thay đổi thường xuyên.

• Hệ thống 2 đầu dò với công nghệ Fast Soft-Touch giúp tiếp xúc nhẹ và hạn chế dấu vết trên linh kiện.
• Kích thước PCB tối đa của TK-2X/TK-2Xe: 440 x 470 mm; độ dày tối đa 8 mm.
• Kiểm tra linh kiện SMD nhỏ đến 0201/0603; chiều cao linh kiện tối đa 40 mm.
• Đo điện trở 0,1 Ω-100 MΩ, tụ điện 1 pF-10 mF và cuộn cảm 100 nH-5 H.
• Hỗ trợ kiểm tra diode, FET, optocoupler, hở/ngắn mạch, điện áp và đặc tính V-I.
• Có camera kiểm tra hình ảnh, đọc Barcode/2D Code và lập chương trình từ dữ liệu CAD.
• Kết quả lỗi và thống kê hiển thị trực quan; dữ liệu báo cáo có thể lưu ở định dạng CSV.

Liên hệ

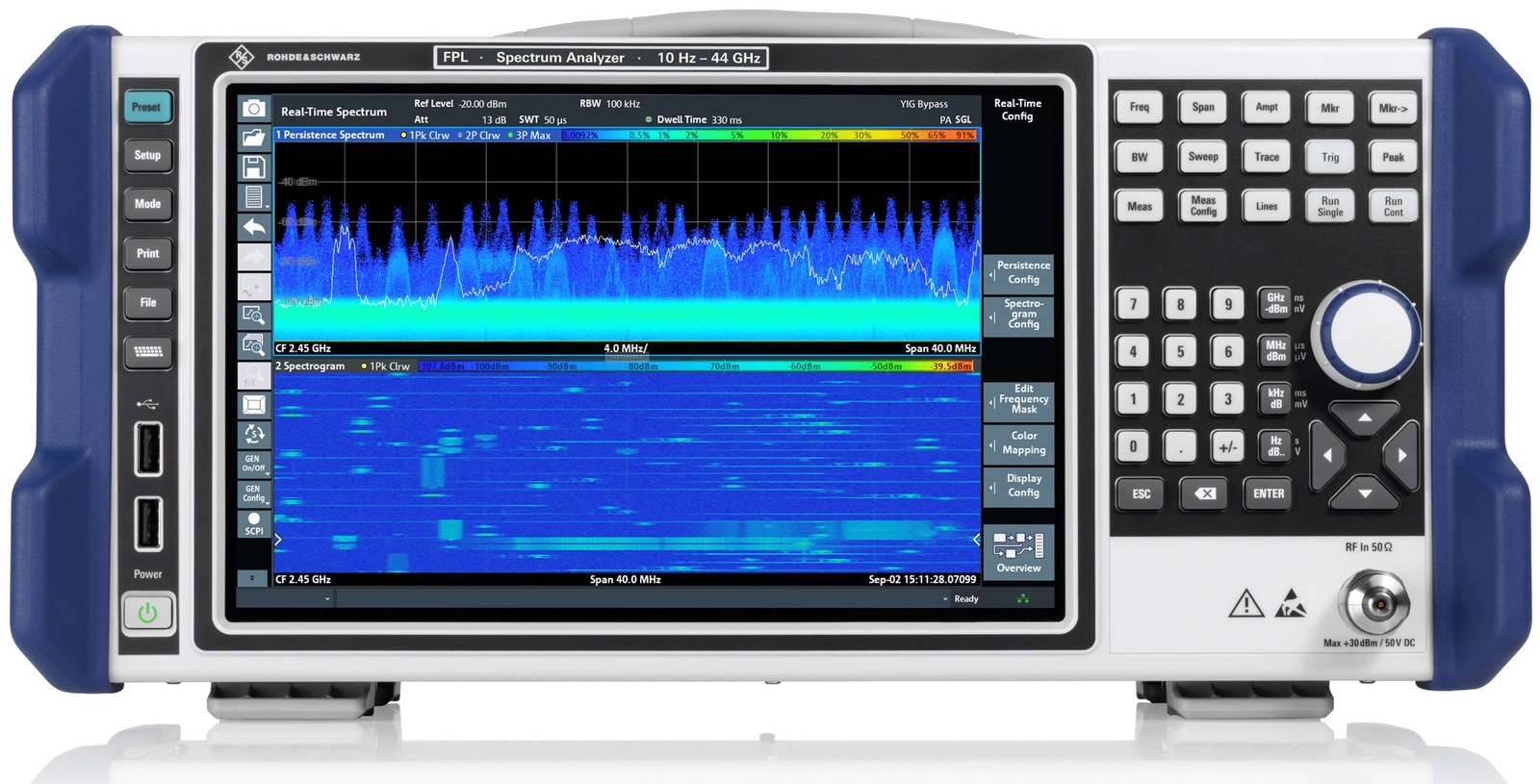

Rohde & Schwarz · FPL Spectrum Analyzer

Máy phân tích phổ R&S FPL

Đo lường RF & điện tử

R&S FPL là máy phân tích phổ hiệu năng cao trong thiết kế nhỏ gọn, phù hợp phòng lab, sản xuất, bảo trì và đo hiện trường. Thiết bị kết hợp phân tích phổ, đo công suất và phân tích tín hiệu điều chế trên cùng một nền tảng trực quan.

• Dải tần từ 10 Hz đến 44 GHz tùy cấu hình.
• Tùy chọn phân tích phổ thời gian thực với băng thông đến 40 MHz.
• Phase noise SSB điển hình -108 dBc (1 Hz) tại offset 10 kHz so với sóng mang 1 GHz.
• DANL với preamplifier đạt khoảng -160 dBm trong dải 10 MHz đến 2 GHz.
• Hỗ trợ phân tích phổ, tín hiệu analog/digital, đo công suất, noise figure, gain và phase noise.
• Màn hình cảm ứng 10,1 inch, độ phân giải 1280 x 800, giao diện thao tác trực quan.
• Tùy chọn bộ phát tích hợp đến 7,5 GHz và bộ pin cho khoảng 3 giờ đo di động.

Liên hệ

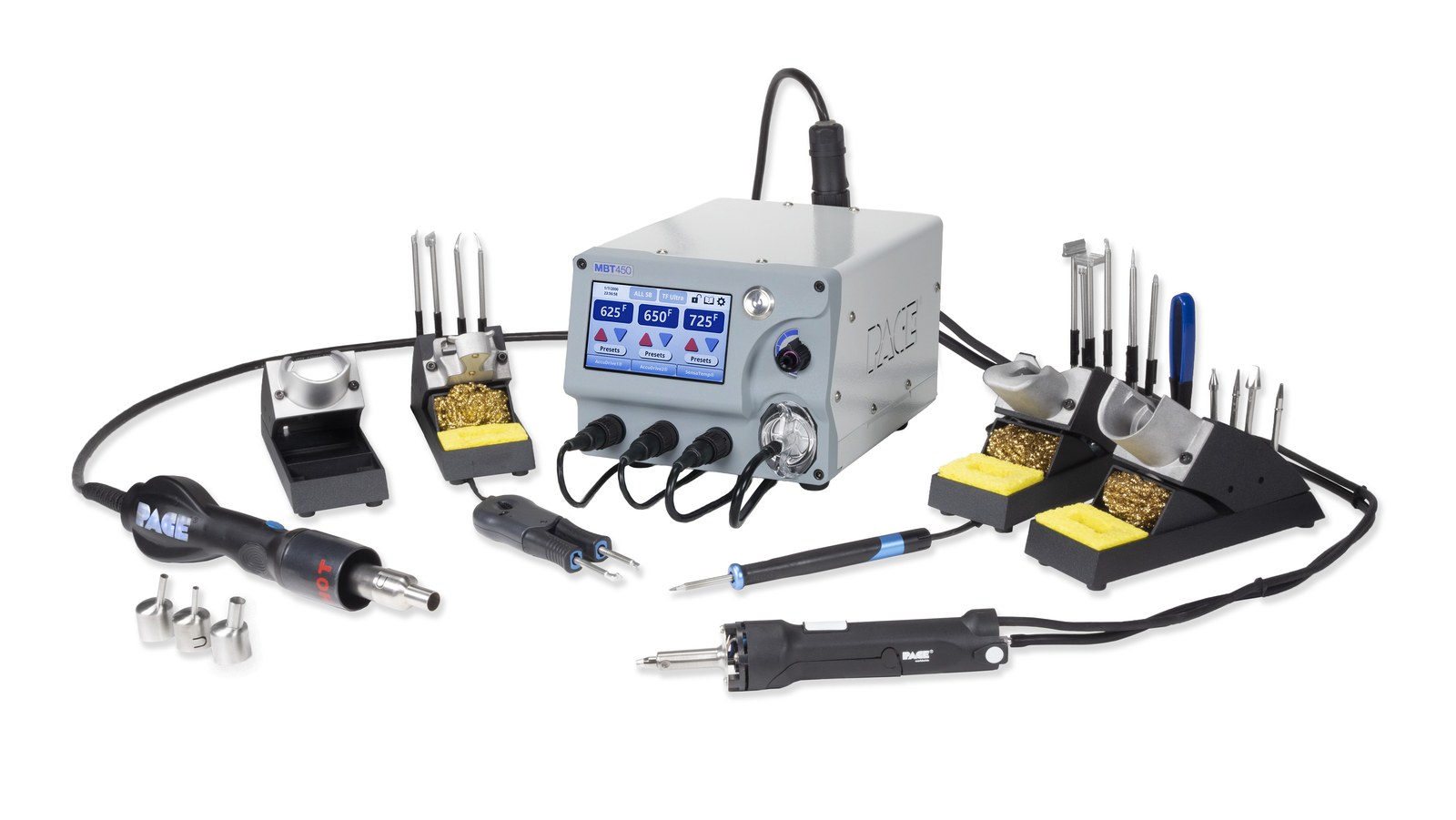

PACE · MBT450

Hệ thống sửa chữa điện tử đa kênh PACE MBT450

Sửa chữa & rework

PACE MBT450 là trạm sửa chữa điện tử all-in-one đa kênh, tích hợp hàn, tháo hàn, tweezers nhiệt và hot-air trong một nền tảng nhỏ gọn. Hệ thống phù hợp cho sửa chữa PCBA từ linh kiện through-hole đến SMD kích thước rất nhỏ.

• 2 cổng AccuDrive, 1 cổng SensaTemp và cổng TF-Ultra cho nhiều dụng cụ làm việc đồng thời.
• TD-200 AccuDrive hỗ trợ hàn chính xác và tải nhiệt cao trên bo mạch nhiều lớp.
• MT-200 MiniTweez hỗ trợ sửa linh kiện SMD nhỏ đến 0201 và 01005.
• SX-100 Sodr-X-Tractor phục vụ tháo hàn; TF-Ultra Hot Air công suất 700 W.
• TF-Ultra phù hợp tháo/lắp BGA, CSP, QFN, chip và xử lý lớp conformal coating.
• Màn hình cảm ứng màu 4,5 inch hiển thị nhiệt độ đặt và nhiệt độ thực của các kênh.
• Tích hợp lưu trữ/video hướng dẫn, giám sát vacuum và cảnh báo bảo trì để hỗ trợ vận hành.

Liên hệ

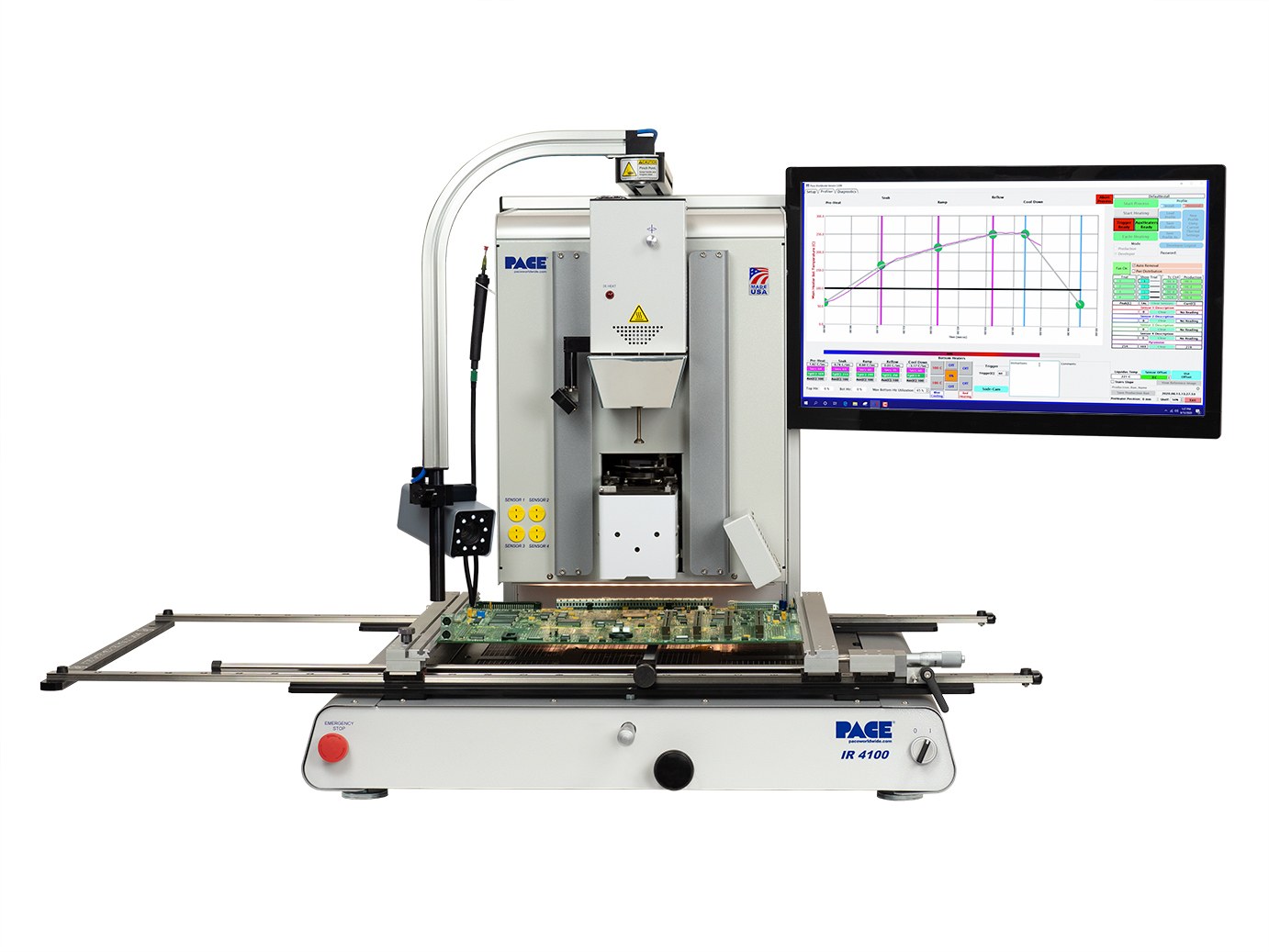

PACE · IR4100

Trạm sửa chữa BGA hồng ngoại PACE IR4100

Sửa chữa & rework

PACE IR4100 là trạm BGA rework dùng hồng ngoại, thiết kế cho cả bảng mạch lớn và linh kiện pitch nhỏ. Hệ thống không cần nozzle, kiểm soát nhiệt closed-loop và tích hợp camera/alignment để tăng độ lặp lại khi tháo lắp BGA, QFN, CSP và Flip Chip.

• Gia nhiệt trên IR 500 W; gia nhiệt dưới tổng công suất đến 1.900 W với 7 emitter IR.
• Hỗ trợ PCB tối đa 610 x 610 mm và linh kiện tối đa 65 x 65 mm.
• Độ chính xác đặt linh kiện đến 28 µm nhờ đầu reflow motorized và hệ thống stepper.
• IR pyrometer không tiếp xúc điều khiển nhiệt closed-loop theo thời gian thực; bổ sung 4 đầu vào thermocouple.
• Hệ thống Vision Overlay camera 1080p, zoom đến 240x và Quad-Field Imaging cho BGA/QFP lớn.
• Sodr-Cam cho phép theo dõi trực tiếp quá trình nóng chảy mối hàn trong reflow.
• Thích hợp rework PCB khối nhiệt lớn, có beam đỡ PCB để hạn chế cong võng trong quá trình gia nhiệt.

Liên hệ

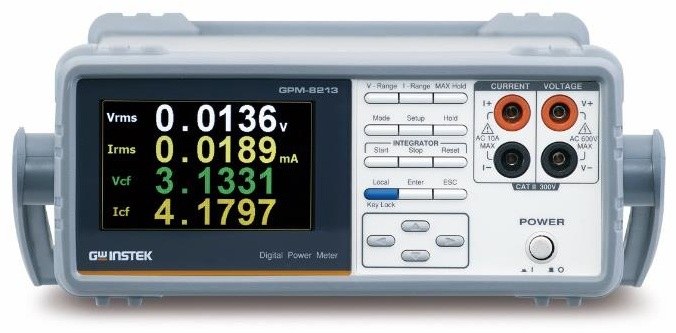

GW Instek · GPM-8213

Máy phân tích công suất GW Instek GPM-8213

Đo lường nguồn & điện

GPM-8213 là máy đo và phân tích công suất AC/DC đa thông số, phù hợp đánh giá nguồn, thiết bị điện tử và các hệ thống tiêu thụ năng lượng. Thiết bị hỗ trợ đo đồng thời nhiều đại lượng với giao diện kết nối thuận tiện cho bàn đo và hệ thống tự động.

• Điện áp vào tối đa 600 Vrms, dòng vào tối đa 20 Arms; hiển thị đến 700 Vrms và 25 Arms.
• Đo Vdc/Vrms, Idc/Irms, P, VA, VAR, Power Factor, Crest Factor, tần số, góc pha và THD.
• Độ chính xác điện áp/dòng tại 45-66 Hz đến ±(0,1% giá trị đọc + 0,1% dải).
• Dải đo dòng từ mức mA đến 20 A với crest factor 3 hoặc 6.
• Hiển thị 5 chữ số, chế độ tiêu chuẩn hiển thị đồng thời 8 thông số.
• Màn hình TFT LCD 4 inch, tốc độ refresh 10 lần/giây.
• Giao tiếp tiêu chuẩn RS-232C, USB Device và LAN; GPIB là tùy chọn.

Liên hệ

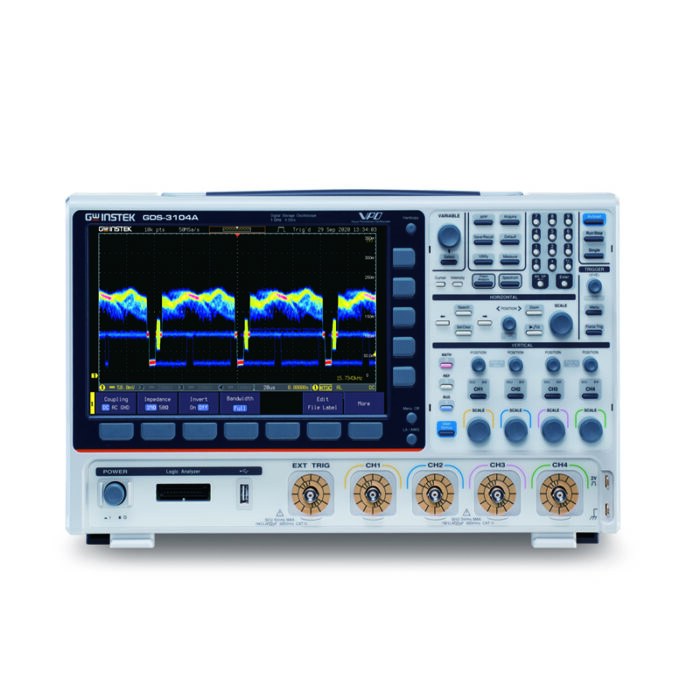

GW Instek · GDS-3104A

Máy hiện sóng số GW Instek GDS-3104A

Đo lường nguồn & điện

GDS-3104A là máy hiện sóng số 4 kênh dành cho các bài đo tín hiệu tốc độ cao, nguồn chuyển mạch và bus số. Nền tảng kết hợp oscilloscope, phân tích phổ, AWG và nhiều tùy chọn phân tích giúp giảm số lượng thiết bị cần dùng trên bàn đo.

• 4 kênh analog + External Trigger; băng thông đến 1 GHz với đầu vào 50 Ω.
• Tốc độ lấy mẫu thời gian thực 5 GSa/s khi dùng nửa số kênh, 2,5 GSa/s khi dùng tất cả kênh.
• Bộ nhớ tối đa 200 Mpts/kênh và tốc độ cập nhật dạng sóng đến 200.000 wfms/s.
• Tích hợp phân tích phổ hai kênh đến 2,5 GHz với spectrogram dựa trên FFT nâng cao.
• AWG 2 kênh: 200 MSa/s, độ phân giải 14 bit, tần số tối đa 25 MHz.
• Hỗ trợ trigger/decoding I²C, SPI, UART, CAN, LIN và nhiều phép đo tự động.
• Màn hình TFT 10,2 inch; giao tiếp USB, Ethernet, RS-232C và GPIB tùy chọn.

Liên hệ

Rohde & Schwarz · NGP814

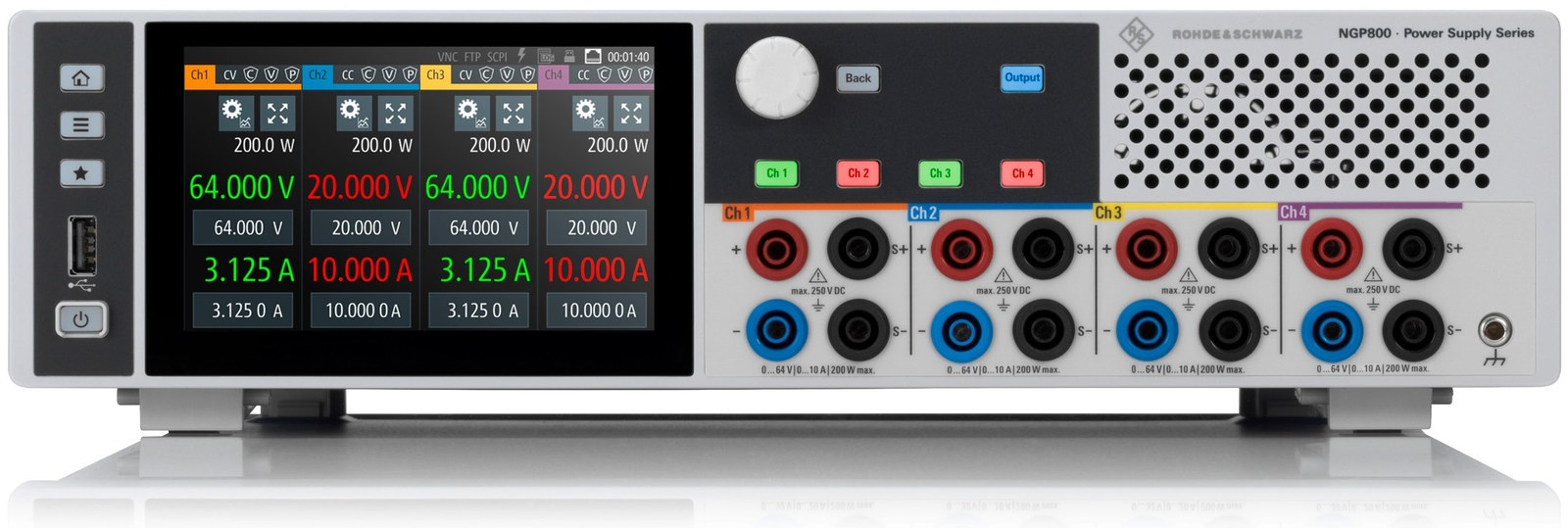

Nguồn DC đa kênh R&S NGP814

Đo lường nguồn & điện

R&S NGP814 là nguồn DC lập trình 4 kênh công suất 800 W, phù hợp phát triển sản phẩm, kiểm thử tự động và cấp nguồn đa rail. Mỗi kênh độc lập, cách ly galvanic và hỗ trợ các chức năng ramp, sequence, logging và remote control.

• 4 kênh, tổng công suất 800 W: 2 x 32 V/20 A và 2 x 64 V/10 A.
• Công nghệ FlexPower cho phép khai thác đến 200 W/kênh ở nhiều tổ hợp điện áp/dòng khác nhau.
• Các đầu ra độc lập, floating và cách ly galvanic; hỗ trợ chế độ CV/CC.
• EasyRamp tăng điện áp theo thời gian 10 ms đến 60 s; có output delay cho trình tự power-up.
• QuickArb tạo chuỗi điện áp/dòng với dwell time đến 1 ms và tối đa 1.024 điểm/sequence.
• Ghi đồng thời điện áp/dòng trên tất cả đầu ra và xuất dữ liệu timestamp dạng CSV.
• Màn hình cảm ứng 5 inch; remote sensing, USB và LAN tiêu chuẩn, GPIB tùy chọn.

Liên hệ

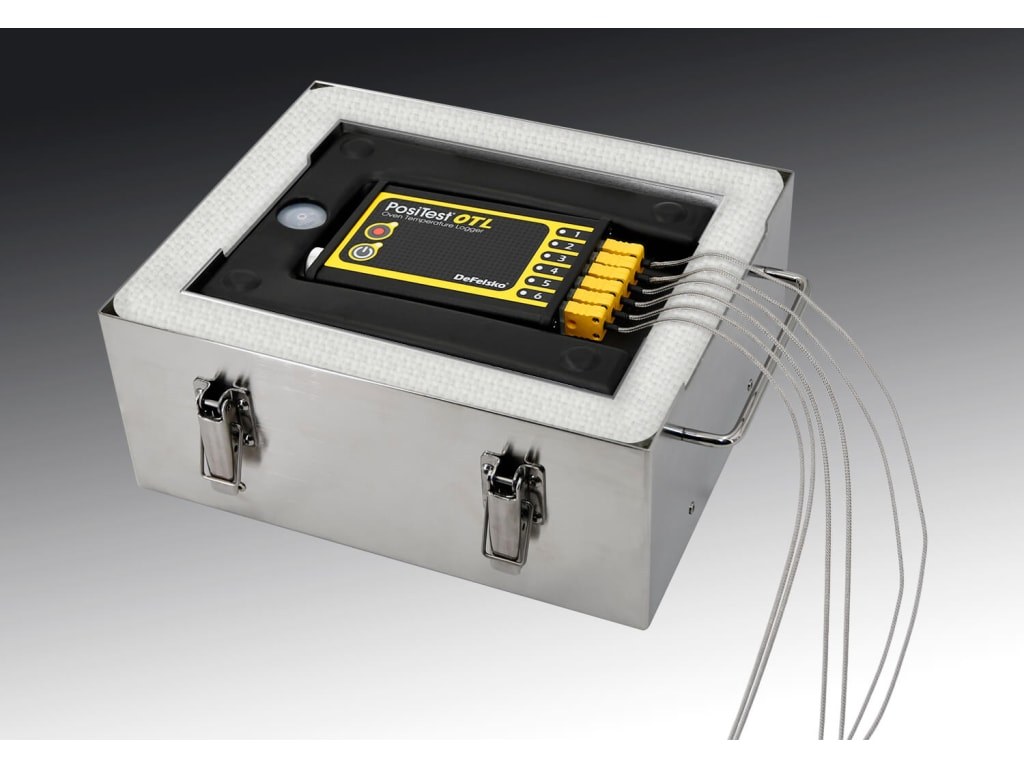

DeFelsko · PosiTest OTL XT Kit (OTLKITXT)

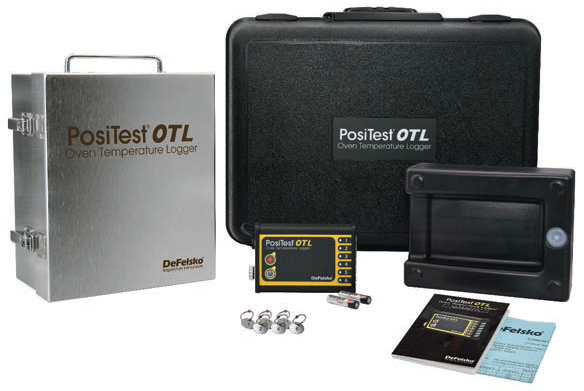

Bộ đo profile nhiệt lò PosiTest OTLKITXT

Đo lường nhiệt & profile

PosiTest OTLKITXT là bộ ghi profile nhiệt độ lò với hộp bảo vệ nhiệt cao, được thiết kế để đo và lưu lại nhiệt độ thực tế của sản phẩm trong quá trình đi qua lò. Giải pháp phù hợp cho xác nhận profile nhiệt, kiểm soát quá trình sấy/curing và lập báo cáo chất lượng.

• 6 kênh thermocouple K không nối đất; dải đo của logger từ -100 đến 1.000 °C.
• Độ chính xác logger ±0,5 °C, độ phân giải 0,1 °C.
• Lưu tối đa 40.000 dataset, mỗi dataset đến 6 kênh; chu kỳ lấy mẫu cố định 2 giây.
• Thời gian ghi tối đa 22 giờ; dữ liệu có thể tải về và xuất CSV bằng PosiSoft Desktop.
• Cure Index so sánh profile đo thực tế với yêu cầu curing của nhà cung cấp.
• Bộ XT có hộp bảo vệ nhiệt và heatsink, chịu được khoảng 100 phút ở 300 °C theo dữ liệu hãng.
• Kèm chứng nhận hiệu chuẩn truy xuất NIST và công cụ tạo báo cáo PDF tùy biến.

Liên hệ
